Switchbox

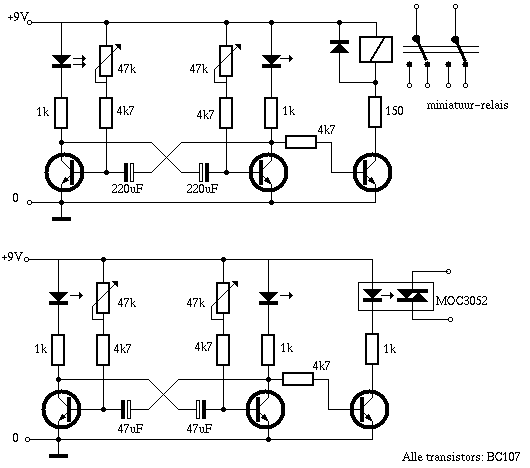

Met behulp van deze schema's kan een `schakeldoosje' worden gebouwd. De continue stroom impulsen die een eenvoudig TENS-apparaat levert kan hiermee op een aantal manieren worden in- en uitgeschakeld. In beide schakelingen kan de `aan'- en `uit'-tijd onafhankelijk worden geregeld. Door middel van LED's (lichtgevende dioden) wordt de schakeltoestand zichtbaar gemaakt.

De schakeling van het bovenste schema schakelt tamelijk langzaam, met een periode van ongeveer 1 tot 15 seconden. Door de relais-aansluitingen op een bepaalde manier met elkaar te verbinden, al dan niet met behulp van een schakelaar, kan deze schakeling ook worden gebruikt voor het wisselen van de polariteit.

De onderste schakeling schakelt sneller en kan voor ritmische stimulering worden gebruikt. Ikzelf heb beide schakelingen tezamen in één doosje ondergebracht waarbij de schakeluitgangen met behulp van een aantal schakelaars op verschillende manieren kunnen worden gecombineerd.

Het onderdeel MOC3052 is niet altijd gemakkelijk leverbaar. Hiervoor in de plaats kan eventueel de MOC3021 worden gebruikt, maar die schakelt onder bepaalde omstandigheden niet helemaal betrouwbaar.

Ik ben geen professionele elektronicus en ik weet dat er betere ontwerpen mogelijk moeten zijn. Mijn doosje heb ik gebouwd met onderdelen waarvan ik de meeste al voorhanden had. Dat neemt niet weg dat ik er in de praktijk al veel plezier van heb gehad.
